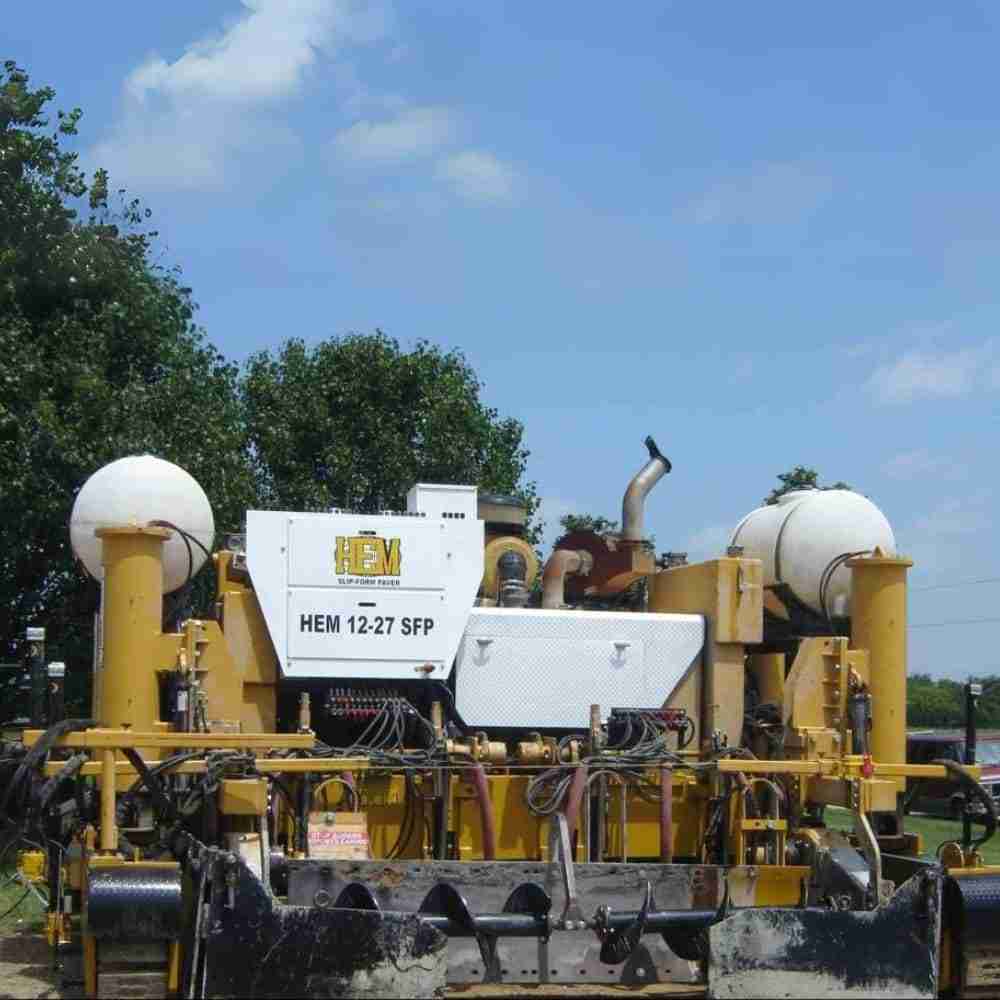

Descripción
Motor diésel turboalimentado* –
240 caballos de fuerza (179 kW) Nivel IV
compartimiento del motor cerrado
insonorización del motor
Depósito de aceite hidráulico de 211 galones (798 litros)
Depósito de combustible de 116 galones (440 litros)
2 Intercambiadores de Calor del Sistema Hidráulico con ventilador eléctrico
16 Vibradores Hidráulicos
Ajuste vertical controlado desde la plataforma del operador.
controles de velocidad del vibrador individuales o en masa
Apagado automático con recorrido de la máquina.
flujo máximo 4 galones (15,14 litros) por minuto
presión de funcionamiento normal 800 – 1300 psi
16 circuitos de vibrador hidráulico con controles variables individuales
presión compensada
Sistema de bomba hidráulica
(2) bombas hidráulicas de triple etapa
bomba hidráulica de doble etapa
Un colector de alivio de presión para un monitoreo y ajustes de presión convenientes.
Dos orugas
longitud: 12 pies 4 pulgadas (3,76 m)
ancho: 12 pulgadas (30 cm)
Paso de 6 pulgadas (15 cm): zapatas de triple garra
Reducción de engranajes 66:1
Rodillos sellados y lubricados de por vida.
3,65 m – 8,2 m (12 pies – 27 pies) Ancho de pavimentación
en incrementos de 6 pulgadas (15 cm)
Marco principal de 12 pies (3,65 m) (ancho mínimo)
El ancho de pavimentación adicional de hasta 35 pies (10,67 m) es opcional.
Sistema de barra de manipulación dividida accionado hidráulicamente
profundidad de apisonamiento ajustable
velocidad variable
sistema de doble barra
Encofrados laterales ajustables hidráulicamente
Ajuste hidráulico de 6 vías
formularios laterales divididos de 30 pulgadas (76 cm) de alto y plegables hacia adentro para el transporte
Los formularios laterales se fijan al marco principal de la máquina, no a las orugas.
Trazo vertical de 18 pulgadas (45 cm),
Trazo horizontal de 10 cm (4 pulgadas)
control de asentamiento de borde ajustable
Controlado hidráulicamente desde el suelo y la plataforma del operador.
Sistema de barrena esparcidora
Sinfines de alta resistencia, reversibles, divididos, de 16 pulgadas (41 cm) de diámetro, transmisiones planetarias de velocidad variable
los sinfines son ajustables en altura
Las transmisiones de los sinfines están protegidas del hormigón húmedo.
Desconexión rápida para cambios de ancho.
Encastre Hidráulico
Placas de enrasado controladas hidráulicamente
Controles individuales para extendido de corona variable.
Sistema de control de grado
4 sensores hidráulicos de hilo
Control automático y manual desde la plataforma del operador.
El sistema funciona con dos líneas de hilo o “bloqueo a nivel”.
Sistema de dirección
1 sensor de hilo hidráulico
Dirigir desde el lado derecho o izquierdo de la máquina.
Dirección automática y manual, controlada desde la plataforma del operador.
Sistema de lavado a presión
(2) tanques de agua de 110 galones (416 litros)
Bomba de lavado hidráulica de 2000 psi, 4 galones (15 litros) por minuto
Manguera y varilla de alta presión de 25 pies (7,6 m)
Sistema de apagado intermitente
funcionamiento con un solo interruptor
electrónico sobre hidráulico
controla todas las funciones críticas de la máquina: nivelación, desplazamiento, manipulación, vibración, acabado de la correa
Plataforma del operador
Manómetros del sistema hidráulico: nivelación, recorrido, vibrador, apisonador, barrena.
Controles hidráulicos: desplazamiento, vibrador, apisonador, lavado a presión, enrasado, barrena, nivelación.
Consola “envolvente” de alta visibilidad
Controles del motor y dispositivos de monitoreo montados en la consola.
barandilla de seguridad
Diseñado para un fácil monitoreo de todas las funciones de la máquina.
pabellón
Dimensiones de transporte
ancho: 12 pies 4 pulgadas (3,76 m)
largo: ancho de pavimentación más 4 pies (1,2 m) (2 pies (60 cm) de cada lado para el riel y el marco final)
Peso base de la máquina (12 pies/3,65 m): 54 000 lbs. (25540 kilogramos)
Peso de ancho total (27 pies / 8,2 m): 63 000 lbs. (28636 kilogramos)
